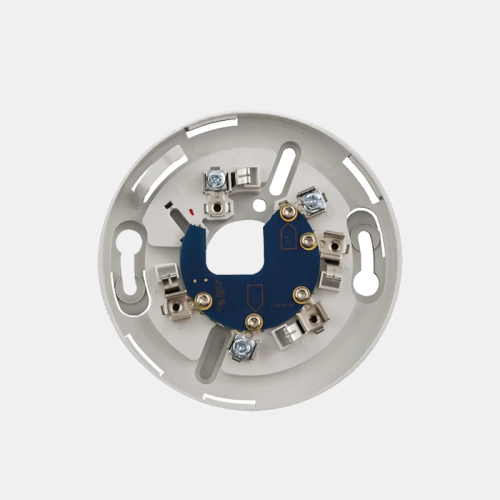

SIGA-IB Base aisladora de detector marca Edwards

El SIGA-IB es una base de detector de la serie Signature con un aislador de fallas de línea incorporado para uso en un circuito de línea de señalización (SLC) Clase A. No funciona sin detector y no es compatible con SIGA-LED.

El aislador funciona de la siguiente manera: un cortocircuito en la línea hace que todos los aisladores se abran en 23 ms; a intervalos de 10 ms, comenzando en el lado del circuito Clase A más cercano al controlador de bucle, los aisladores se cierran para proporcionar energía al siguiente aislador de la línea; cuando el aislador al lado del cortocircuito se cierra, se vuelve a abrir en 10 ms. El proceso se repite comenzando en el otro lado del controlador de bucle.
